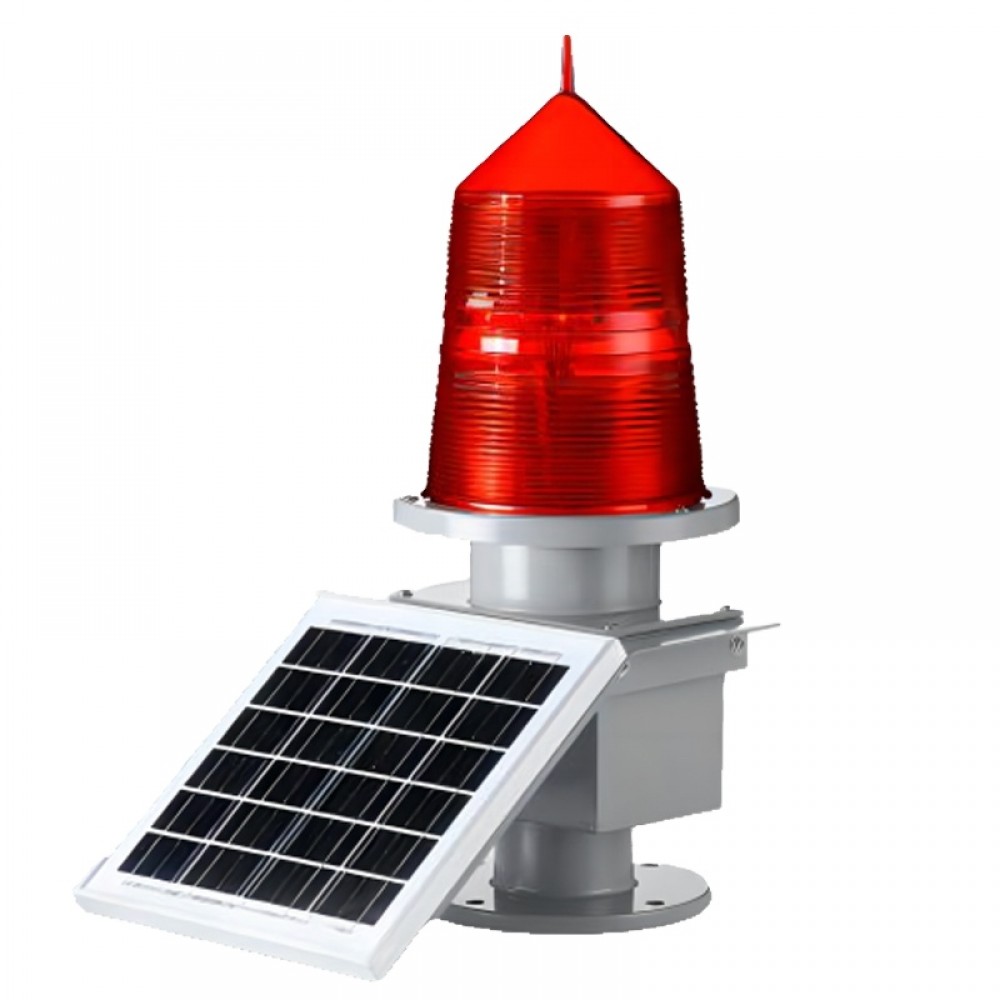

Заградительный огонь средней интенсивности LHD-C-2000cd (Тип «C», 2000 кд)

Заградительный огонь средней интенсивности, тип «C» LHD-C-2000cd

Характеристики:

Источник света - Светодиоды SMD LED

Угол рассеивания по горизонтали: 360°, цвет - красный

Эффективная интенсивность света - 2000 кд

Режим работы - Тип «C» постоянное свечение, или проблесковый (20 вспышек в минуту)

Солнечная панель - 10W / 6V

Рабочая температура - от -40 °C до +70 °C

Аккумуляторная батарея - 3.7V, 20 Ah, литиевый аккумулятор

Класс защиты - IP65

Климатическое исполнение - УХЛ1

Габариты - 550 x 350 x 310 мм

Установочный размер - Ø 150 мм × M10

Непрерывное рабочее время в пасмурные дни - 3 дня

Фотоэлемент автоматически включает устройство при уровне освещенности - 50 лк

Гарантия - 3 года

Срок службы - 100 000 часов

Область применения:

· Высоковольтные линии электропередач (ЛЭП)

· Мостовые опоры.

· Телебашни.

· Высотные здания и сооружения

· Дымоходные трубы и градирни.

· Ретрансляционные мачты мобильной связи.

· Установки башенных кранов.

· Ветровые турбины.

Соответствие стандартам и требованиям:

· FAA AC No. 150/5345-43F,2006

· FAA type L864

· ICAO Annex 14

· ICAO medium intensity type B & type C

Автономный заградительный огонь LHD-C-2000cd от LEDSTER™

Автономный заградительный огонь LHD-C-2000cd от ООО «ЛЕДСТЕР» - светодиодный прибор максимальной средней интенсивности типа «C» с эффективной силой света 2 000 кд и автономным солнечным питанием для маркировки высотных объектов более 250 м в природоохранных территориях и удалённых локациях, где проектом предусмотрено именно постоянное свечение. Красное свечение в круговом секторе 360°, два режима работы на выбор (постоянное свечение как основной режим или проблесковый огонь с частотой 20 вспышек в минуту). Интегрированная солнечная панель 10 Вт и литиевый аккумулятор повышенной ёмкости 20 А·ч обеспечивают работу 3 суток в пасмурные дни. Сертифицирован по стандартам ICAO Annex 14 и FAA L864. Корпус 550 х 350 х 310 мм, степень защиты IP65, рабочая температура -40°C…+70°C, срок службы 100 000 часов, гарантия 3 года.

Самая сложная конфигурация в классе заградительных огней

LHD-C-2000cd закрывает самую узкую нишу во всей линейке автономных заградительных огней LEDSTER™. В нём сочетаются три инженерно-сложных требования, которые редко реализуются в одном приборе:

Тип «C» с основным режимом постоянного свечения - выбирается для природоохранных зон, исторических центров, объектов в жилой застройке, где проблеск нежелателен. Региональные экологические нормы, особенно в пределах национальных парков и заповедников, могут прямо запрещать проблесковое освещение на высотных объектах для минимизации влияния на ночную фауну.

Максимальная сила света 2 000 кд - верхняя граница средней интенсивности по классификации ICAO. Критично для объектов более 250 м, где требуется видимость 18-25 км. Повышенная интенсивность обеспечивает соблюдение норм даже в сложных метеоусловиях горных и прибрежных регионов.

Полная автономность на солнечном питании - объект расположен в удалённой или заповедной территории без доступа к стабильной электросети. Прокладка кабеля питания к точке маркировки часто невозможна из-за природоохранных ограничений или технических трудностей.

Это сочетание делает LHD-C-2000cd специальным решением для ограниченного круга объектов - там, где невозможно одновременно выполнить требования к постоянной маркировке, максимальной видимости и автономности другими способами. Техническая сложность заключается в том, что постоянный режим максимальной интенсивности - наиболее энергоёмкая комбинация среди всех огней средней интенсивности, и её реализация на автономном питании требует оптимизированной энергетической конфигурации.

Модель среди других автономных огней 2 000 кд

LEDSTER™ производит автономные огни максимальной средней интенсивности в двух типах по классификации ICAO:

LHD-B-2000cd - автономный, тип «B», основной режим проблеска. Классический выбор для удалённых критически важных объектов более 250 м, где проектом предусмотрена проблесковая маркировка.

LHD-C-2000cd - автономный, тип «C», основной режим постоянного свечения. Специальный выбор для природоохранных зон и объектов с требованием постоянной маркировки в сочетании с максимальной видимостью.

Обе модели имеют одинаковые габариты, корпус, аккумулятор повышенной ёмкости и идентичную солнечную панель. Принципиальная разница - только в авиационной сертификации типа по ICAO, что определяет основное назначение модели и региональные сценарии применения.

Сфера применения LHD-C-2000cd

Самая сложная конфигурация прибора выбирается для редких, но важных сценариев:

Магистральные переходы ЛЭП в заповедных территориях с опорами более 250 м - современные высоковольтные линии, пересекающие национальные парки, биосферные заповедники, природоохранные территории. Региональные экологические нормы требуют именно постоянной маркировки для минимизации влияния проблеска на ночную фауну. Максимальная интенсивность 2 000 кд гарантирует безопасность полётов даже в сложных горных метеоусловиях.

Высотные мачты стратегической инфраструктуры в природоохранных регионах - национальные передатчики телевидения и мобильной связи, антенные комплексы более 250 м, расположенные в зонах с ограничениями на проблесковое освещение и отсутствием стабильной электросети.

Высотные объекты инфраструктуры в удалённых горных природных территориях - плотины крупных ГЭС, водохранилища, высотные элементы в национальных парках, где сочетаются требования к постоянной маркировке государственного значения и полной автономности.

Высотные переходы магистральных трубопроводов в заповедных зонах - опоры газо- и нефтепроводов более 250 м, пересекающие природоохранные территории или поймы крупных рек с охранным статусом.

Крупные ветрогенераторы в природоохранных территориях - современные ветровые установки с высотой лопасти в крайнем верхнем положении более 250 м, расположенные в пределах или вблизи экологически чувствительных зон, где региональные нормы ограничивают проблесковое освещение.

Высотные мостовые пилоны стратегических мостов в природных территориях - вантовые и висячие мосты более 250 м, пересекающие заповедные водоёмы или проходящие через природоохранные зоны, где сочетаются требования к максимальной видимости и постоянной маркировке.

Высотные сооружения государственного значения в регионах с строгими нормами относительно светового загрязнения - административные, научные, культурные комплексы в зонах с ограничениями на ночное освещение, где сочетаются требования к максимальной видимости и постоянной маркировке при отсутствии стабильной электросети.

Два режима работы на выбор

LHD-C-2000cd поддерживает переключение между двумя режимами работы в соответствии с проектными требованиями:

Постоянное свечение - основной режим для типа «C». Огонь горит непрерывно с наступления сумерек до рассвета, обеспечивая стабильную видимость высотного объекта на дистанции 18-25 км. Максимальная сила света 2 000 кд в постоянном режиме - наиболее энергоёмкая комбинация среди всех огней средней интенсивности. В автономном варианте это предъявляет повышенные требования к стабильному солнечному освещению в месте монтажа. В южных регионах Украины с длинным солнечным днём работа в этом режиме стабильна круглогодично. В северных регионах с длительной зимней облачностью рекомендуется дополнительная оценка солнечной нагрузки на месте монтажа или временное переключение в проблесковый режим в критические зимние периоды.

Проблесковый огонь с частотой 20 вспышек в минуту - альтернативный режим со значительно меньшим энергопотреблением. Может использоваться как резерв при длительных пасмурных периодах для сохранения автономной работы прибора. Конструкция позволяет переключать режим без снятия прибора с конструкции объекта.

Конкретный основной режим определяется проектом светоограждения и согласовывается с региональным органом гражданской авиации Украины.

Энергетический баланс автономной системы

Реализация максимальной интенсивности в постоянном режиме при автономном питании - инженерный вызов, который LEDSTER™ решает за счёт оптимизированной конфигурации:

Солнечная панель 10 Вт/6В - монокристаллический модуль, оптимизированный для украинских климатических условий. Работает в паре с аккумулятором повышенной ёмкости для обеспечения энергетических потребностей максимальной интенсивности в постоянном режиме.

Литиевый аккумулятор 3,7В 20 А·ч - повышенная ёмкость позволяет поддерживать непрерывную работу при максимальной интенсивности 2 000 кд в течение всей ночи и обеспечить резервный запас на 3 суток длительных пасмурных периодов.

Интеллектуальный контроллер заряда - максимизирует эффективность зарядки в течение светового дня и сбалансированно распределяет разрядку аккумулятора в течение ночной работы. Защищает от перезарядки, глубокого разряда, температурных перегрузок.

Фотоэлемент 50 лк - включает прибор при наступлении сумерек и выключает на рассвете, что гарантирует использование энергии аккумулятора исключительно при реальной потребности в ночной маркировке. Порог чувствительности регулируется под конкретные условия объекта.

Особенность эксплуатации: при планировании монтажа LHD-C-2000cd следует учитывать климатические особенности локации. Южные регионы Украины с длительным солнечным днём позволяют стабильную работу в постоянном режиме круглогодично. В северных или горных регионах с постоянно длительной облачностью проектом целесообразно предусмотреть возможность сезонного переключения в проблесковый режим для сохранения резервного запаса аккумулятора. Конструкция прибора позволяет такое переключение без снятия с конструкции объекта.

Сертификация по международным стандартам

LHD-C-2000cd сертифицирован по международным авиационным стандартам для огней средней интенсивности:

ICAO Annex 14 - приложение 14 к Чикагской конвенции 1944 года. Определяет международные требования к маркировке препятствий, включая отдельные параметры для огней средней интенсивности типа «C» во всём диапазоне 1 000-2 500 кд.

ICAO medium intensity type B & type C - сертификация как огня средней интенсивности типа «C» (основная) и дополнительно типа «B». Это расширяет сферу применения модели в комбинированных системах светоограждения.

FAA AC No. 150/5345-43F (2006) - американский технический регламент Федеральной авиационной администрации для проектирования и эксплуатации авиационных сигнальных приборов.

FAA L864 - классификация проблесковых красных огней средней интенсивности для ночного использования.

Проект светоограждения конкретного объекта обязательно согласовывается с региональным органом гражданской авиации Украины.

Технические параметры, которые важно знать

Сила света 2 000 кд при угле рассеивания 360° по горизонтали - максимальная средняя интенсивность по ICAO. Видимость для пилота 18-25 км в зависимости от метеоусловий.

Солнечная панель 10 Вт/6В - монокристаллический модуль для украинских климатических условий.

Литиевый аккумулятор 3,7В 20 А·ч - повышенная ёмкость для обеспечения автономной работы типа «C» при максимальной интенсивности 2 000 кд.

Резервный запас 3 суток - непрерывная работа без солнечной зарядки.

Фотоэлемент 50 лк - автоматическое управление по освещённости, порог регулируется.

Красный цвет свечения - стандарт ICAO для ночной маркировки.

IP65 и УХЛ1 - полная защита от пыли и защита от струй воды, климатическое исполнение для наружной эксплуатации круглогодично.

Рабочий диапазон температур -40°C…+70°C - покрывает все регионы Украины.

Габариты 550 х 350 х 310 мм - корпус увеличенного размера для размещения усиленного LED-модуля, соответствующего радиатора теплоотвода и аккумулятора повышенной ёмкости.

Монтажный интерфейс Ø150 мм с резьбой M10 - стандартный крепёжный интерфейс, одинаковый с другими моделями линейки LHD.

Срок службы 100 000 часов - при работе только в ночное время это более 25 лет эксплуатации без замены LED-модулей. Постоянный режим теоретически продлевает срок службы светодиодов из-за отсутствия циклов включения-выключения.

Часто задаваемые вопросы покупателей

Чем LHD-C-2000cd отличается от LHD-B-2000cd в автономном исполнении?

Обе модели - автономные с солнечной панелью 10 Вт и литиевым аккумулятором 20 А·ч, имеют одинаковый корпус 550 х 350 х 310 мм и тот же монтажный интерфейс. Принципиальная разница - в авиационной сертификации типа по ICAO: LHD-B-2000cd сертифицирован как тип «B» (преимущественно проблесковый), LHD-C-2000cd - как тип «C» (преимущественно постоянное свечение). Выбор модели зависит от типа, предусмотренного проектом светоограждения вашего объекта.

Когда выбрать LHD-C-2000cd вместо LHD-C-1600cd в автономном исполнении?

Для объектов более 250 м в природоохранных территориях со сложными метеоусловиями, где сочетаются требования к постоянной маркировке, максимальной видимости и автономности. В стандартных случаях для объектов 200-250 м с требованием типа «C» в автономном исполнении достаточно модели LHD-C-1600cd с тем же аккумулятором 20 А·ч.

LHD-C-2000cd или сетевой LHD-C-AC-2000cd - какую модель выбирать?

Если на объекте есть стабильное электроснабжение, предпочтение стоит отдать сетевой модели LHD-C-AC-2000cd. Постоянный режим максимальной интенсивности - наиболее энергоёмкая комбинация, и сетевое питание обеспечивает её без ограничений независимо от погоды и времени года. Автономный LHD-C-2000cd выбирают когда подключение к сети невозможно из-за географических (удалённая локация) или природоохранных (запрет прокладки кабеля в заповедной территории) ограничений.

Можно ли заменить LHD-C-1600cd на LHD-C-2000cd на имеющемся креплении?

Да. Монтажный интерфейс Ø150 мм M10 и габариты корпуса 550 х 350 х 310 мм одинаковые для моделей 1 600 кд и 2 000 кд линейки. Замена выполняется без переделки крепления с тем же аккумулятором повышенной ёмкости 20 А·ч.

Сколько автономных огней нужно для маркировки 280-метрового объекта в заповедной зоне?

Обычно устанавливают: один LHD-C-2000cd на вершине (максимальная средняя интенсивность типа «C») и два-три автономных огня низкой интенсивности 32 кд соответствующего типа на промежуточных уровнях каждые 50-52 м. Все приборы работают независимо друг от друга, что обеспечивает максимальную надёжность автономной системы маркировки в удалённых природоохранных территориях.

Как обслуживать прибор в удалённых горных регионах?

LHD-C-2000cd разработан для длительной автономной работы в условиях ограниченного доступа для обслуживания. Рекомендуется раз в 1-2 года осматривать солнечную панель и очищать от пыли, снега, листьев, птичьего помёта. Литиевый аккумулятор повышенной ёмкости заменяется раз в 5-7 лет без снятия прибора с конструкции объекта, что особенно важно для высотных сооружений в горных регионах.

Где купить автономный заградительный огонь LHD-C-2000cd от производителя

Купить автономный заградительный огонь LHD-C-2000cd и другие автономные заградительные огни для светоограждения высотных объектов можно непосредственно у ООО «ЛЕДСТЕР» с доставкой по всей Украине. Покупая напрямую у производителя, вы получаете официальную гарантию 3 года, техническую поддержку при подборе модели в соответствии с высотой объекта и монтаже. Свяжитесь с нами по телефону или через мессенджер.
