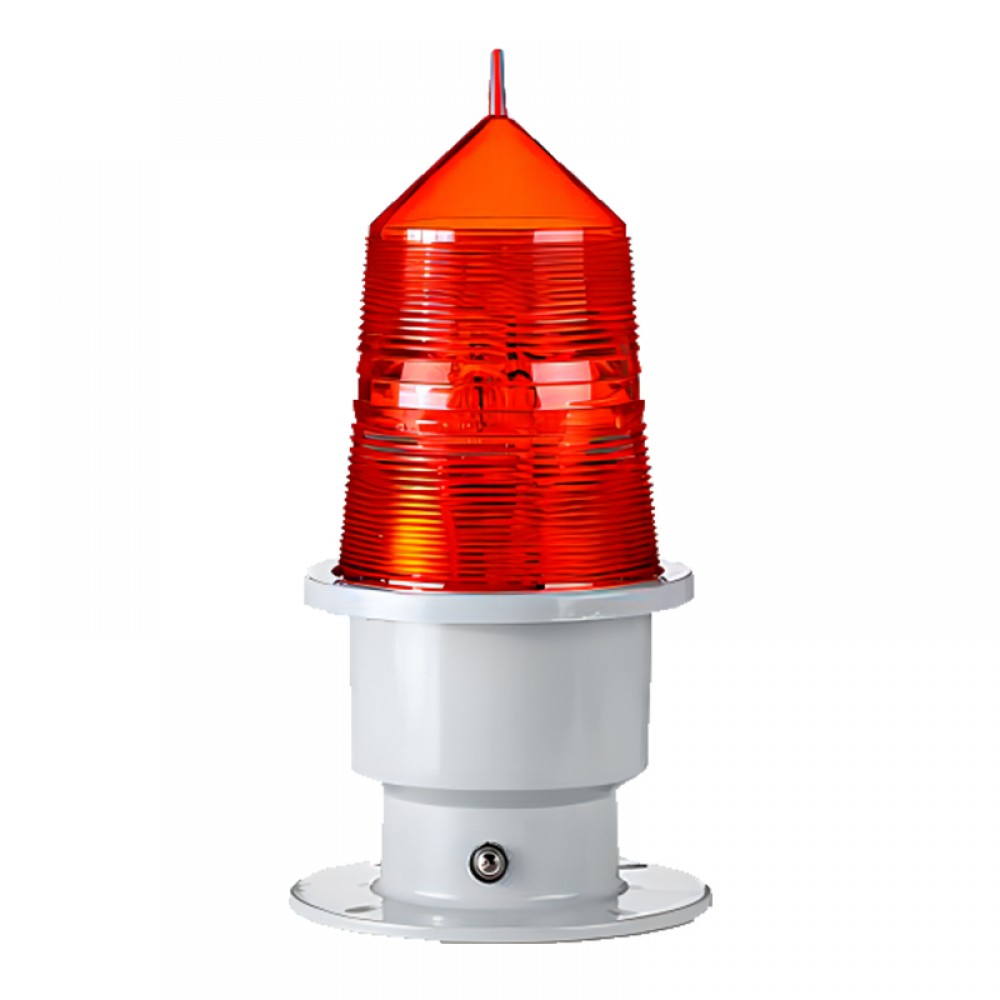

Заградительный огонь средней интенсивности LHD-C-AC-2000cd (Тип «C», 2000 кд)

Заградительный огонь средней интенсивности, тип «C» LHD-C-AC-2000cd

Характеристики:

Рабочее напряжение - AC 110В / 220В

Источник света - Светодиоды SMD LED

Угол рассеивания по горизонтали: 360°, цвет - красный

Эффективная интенсивность света - 2000 кд

Режим работы - Тип «C» постоянное свечение, или проблесковый (20 вспышек в минуту)

Рабочая температура - от -40 °C до +70 °C

Класс защиты - IP65

Климатическое исполнение - УХЛ1

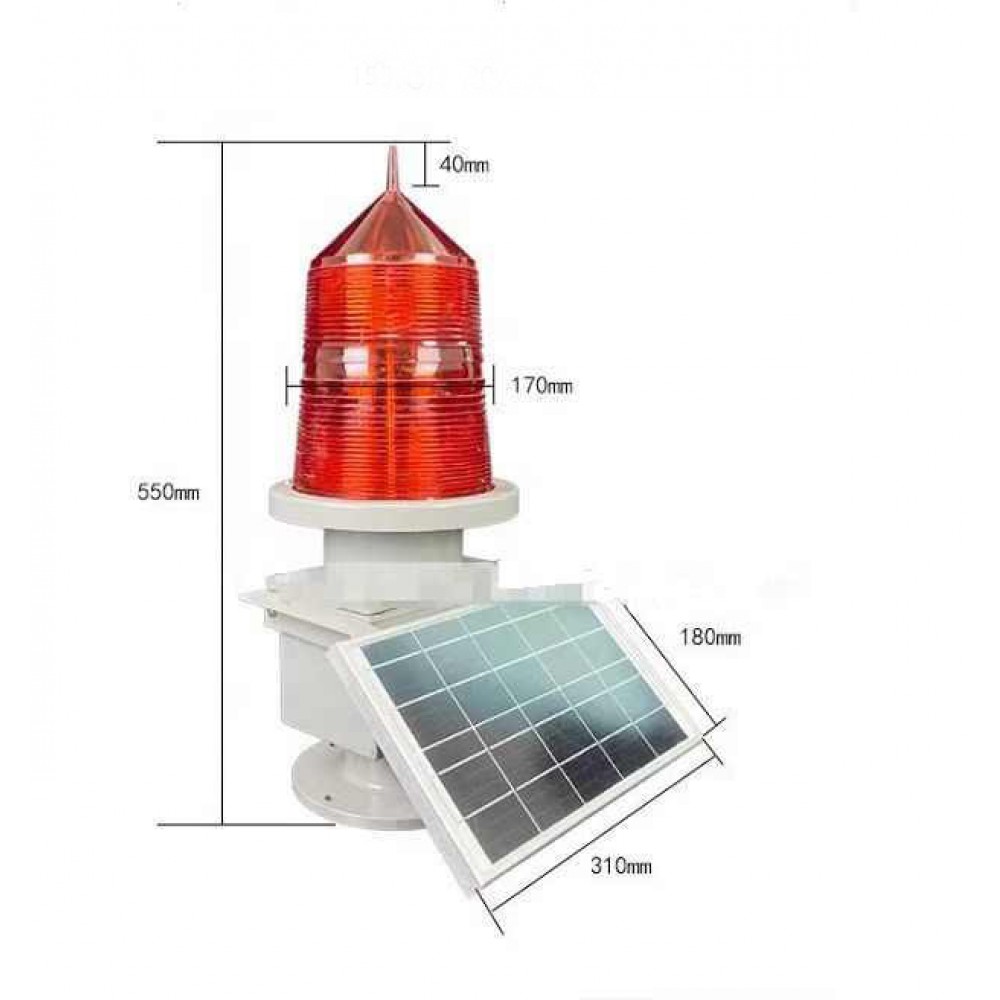

Габариты - 550 x 350 x 310 мм

Установочный размер - Ø 150 мм × M10

Гарантия - 3 года

Срок службы - 100 000 часов

Область применения:

· Высоковольтные линии электропередач (ЛЭП)

· Мостовые опоры.

· Телебашни.

· Высотные здания и сооружения

· Дымоходные трубы и градирни.

· Ретрансляционные мачты мобильной связи.

· Установки башенных кранов.

· Ветровые турбины.

Соответствие стандартам и требованиям:

· FAA AC No. 150/5345-43F,2006

· FAA type L864

· ICAO Annex 14

· ICAO medium intensity type B & type C

Заградительный огонь LHD-C-AC-2000cd от LEDSTER™

Заградительный огонь LHD-C-AC-2000cd от ООО «ЛЕДСТЕР» - светодиодный прибор средней интенсивности типа «C» с максимальной эффективной силой света 2 000 кд для маркировки высотных объектов более 200 м, где проектом предусмотрено постоянное свечение на самом высоком уровне видимости. Красное свечение в круговом секторе 360°, два режима работы на выбор (постоянное свечение как основной режим или проблесковый огонь с частотой 20 вспышек в минуту), сетевое питание 110В/220В. Сертифицирован по стандартам ICAO Annex 14 и FAA L864. Корпус 550 х 350 х 310 мм, степень защиты IP65, рабочая температура -40°C…+70°C, срок службы 100 000 часов, гарантия 3 года.

Самая высокая точка линии типа «C»: почему именно 2 000 кд

LHD-C-AC-2000cd - это верхняя граница моделей с основным режимом постоянного свечения в классе средней интенсивности ICAO. Сочетание двух максимумов - наивысшей силы света среди огней средней интенсивности и постоянного непрерывного режима маркировки - создаёт специфическое решение для высотных объектов более 250 м в специальных эксплуатационных условиях:

Дальность видимости 18-25 км в постоянном режиме - стабильное свечение такой силы обеспечивает надёжную идентификацию объекта пилотом со всех ракурсов подхода. Это критично для масштабных высотных сооружений, которые должны быть узнаваемы как единый целостный объект.

Наивысшая надёжность постоянной маркировки - сила света 2 000 кд гарантирует соблюдение нормативной видимости даже в самых сложных метеоусловиях: густые туманы, сильный дождь, снегопад. Это определяющее преимущество для объектов в регионах с постоянно сложными погодными условиями.

Альтернатива высокой интенсивности 20 000 кд - там, где высокоинтенсивная сигнализация избыточна, но стандартных огней 1 000-1 600 кд недостаточно, LHD-C-AC-2000cd закрывает эту нишу. Экономически и эксплуатационно это более целесообразное решение для большинства высотных объектов более 250 м, где проектом предусмотрен именно тип «C».

Для большинства объектов более 200 м с требованием постоянной маркировки достаточно моделей LHD-C-AC-1000cd или LHD-C-AC-1600cd. LHD-C-AC-2000cd выбирают когда проектом предусмотрен максимальный уровень видимости в сочетании с постоянным режимом.

Место LHD-C-AC-2000cd в линейке LEDSTER™

LEDSTER™ производит огни средней интенсивности 2 000 кд в двух исполнениях по классификации ICAO:

LHD-B-AC-2000cd - тип «B», основной режим проблеска. Классическое решение для объектов более 250 м, где проектом предусмотрена именно проблесковая маркировка.

LHD-C-AC-2000cd - тип «C», основной режим постоянного свечения. Выбирают когда проектом предусмотрена именно постоянная маркировка в сочетании с максимальной интенсивностью.

Обе модели имеют идентичный корпус 550 х 350 х 310 мм, монтажный интерфейс Ø150 мм M10, сетевое питание 110В/220В, степень защиты IP65 и температурный диапазон -40°C…+70°C. Обе поддерживают переключение между постоянным и проблесковым режимом. Принципиальная разница - в официальной сертификации типа по ICAO, что определяет основное назначение модели и допустимые сценарии применения.

LEDSTER™ также производит модели типа «C» меньшей интенсивности:

LHD-C-AC-1000cd - 1 000 кд, базовая средняя интенсивность типа «C». Стандартные объекты 150-200 м с требованием постоянной маркировки.

LHD-C-AC-1600cd - 1 600 кд, повышенная средняя интенсивность типа «C». Объекты 200-250 м со сложными метеоусловиями или повышенными требованиями к видимости.

Все модели линейки LHD имеют одинаковый монтажный интерфейс, что позволяет согласовывать многоярусные системы светоограждения с разными уровнями интенсивности.

Когда применяется тип «C» с максимальной интенсивностью

Сочетание типа «C» (постоянное свечение) и максимальной силы света 2 000 кд - это специальный класс решений, который выбирается в ограниченном круге сценариев:

Высотные объекты более 250 м в природоохранных территориях - национальные парки, заповедники, биосферные заказники, где региональные нормы ограничивают проблесковое освещение для минимизации влияния на ночную фауну, но объект имеет значительную высоту и требует максимальной видимости.

Небоскрёбы в исторических центрах и тихих жилых районах - современные высотные комплексы, где ночная застройка требует минимизации светового загрязнения с постоянной ровной маркировкой. Тип «C» исключает мерцание, которое может создавать дискомфорт для жителей.

Магистральные переходы ЛЭП в заповедных зонах с опорами более 250 м - высоковольтные переходы через национальные парки, заказники. Постоянная маркировка максимальной видимости обеспечивает безопасность полётов в сочетании с минимальным влиянием на ночную фауну.

Высотные здания государственного значения с требованием постоянной маркировки - административные, научные, культурные комплексы с высотой более 250 м, где национальные нормы предусматривают именно непрерывную маркировку максимальной видимости.

Высотные мостовые пилоны в природных территориях - вантовые и висячие мосты с пилонами 250-300 м, проходящие через заповедные водоёмы, поймы, природные территории. Сочетание типа «C» и максимальной интенсивности обеспечивает безопасность полётов при минимальном влиянии на окружающую среду.

Высотные гидротехнические сооружения крупных ГЭС - плотины ведущих гидроэлектростанций с высотой более 250 м, где сочетаются требования к надёжной постоянной маркировке и максимальной видимости со всех ракурсов воздушного подхода.

Высотные промышленные комплексы в природоохранных зонах - современные промышленные объекты, работающие в непосредственной близости к природным территориям. Постоянная маркировка согласуется с режимом круглосуточной работы объекта, максимальная интенсивность обеспечивает надёжную идентификацию для авиации.

Высотные мачты стратегической инфраструктуры с требованием максимальной надёжности - национальные передатчики, центральные коммуникационные мачты более 250 м, где надёжность постоянного режима сочетается с требованием максимальной видимости.

Два режима работы на выбор

LHD-C-AC-2000cd поддерживает переключение между двумя режимами работы в соответствии с проектными требованиями:

Постоянное свечение - основной режим для типа «C». Огонь горит непрерывно с наступления сумерек до рассвета, обеспечивая стабильную визуальную узнаваемость высотного объекта на дистанции 18-25 км. Максимальная сила света 2 000 кд гарантирует видимость даже в самых сложных метеоусловиях. Постоянный режим традиционно воспринимается пилотами как надёжная маркировка критически важных высотных сооружений, поскольку исключает возможность восприятия проблеска как технического сбоя или постороннего источника света.

Проблесковый огонь с частотой 20 вспышек в минуту - альтернативный режим, доступный в комбинированных системах светоограждения или по отдельным требованиям проекта. Сила света 2 000 кд делает такие проблесковые огни одними из наиболее мощных среди моделей средней интенсивности. Переключение в проблесковый режим может использоваться как резерв или для изменения режима при изменениях эксплуатационных условий объекта.

Конкретный режим определяется проектом светоограждения и согласовывается с региональным органом гражданской авиации Украины.

Как планировать маркировку с LHD-C-AC-2000cd

Маркировка высотных объектов более 250 м с использованием LHD-C-AC-2000cd обычно выполняется многоярусной системой с согласованным подходом к постоянной маркировке:

Верхний уровень - LHD-C-AC-2000cd как основная маркировка объекта на вершине. Для широких объектов (небоскрёбы, градирни, протяжённые промышленные комплексы) может устанавливаться несколько приборов по периметру для обеспечения видимости со всех направлений.

Промежуточные уровни - LHD-C-AC-1000cd или LHD-C-AC-1600cd на промежуточных высотах каждые 45-52 м. Использование приборов того же типа «C» на всех уровнях сохраняет согласованность общей концепции постоянной маркировки объекта - принципиально важно для природоохранных зон и объектов с ограничениями на проблесковое освещение.

Нижний периметр - огни низкой интенсивности 32 кд по контуру основания объекта, если это предусмотрено проектом для широких сооружений.

Все модели линейки LHD имеют одинаковый монтажный интерфейс Ø150 мм M10, что позволяет формировать согласованные многоярусные системы без переделки крепления для разных уровней.

Для критически важных объектов проект может предусматривать дополнительные требования к резервированию и дублированию приборов. Конкретная схема определяется проектом, согласованным с региональным органом гражданской авиации Украины.

Особенности сетевого питания

Максимальная сила света 2 000 кд в постоянном режиме - наиболее энергоёмкая комбинация среди огней средней интенсивности. Сетевое питание 110В/220В обеспечивает:

Стабильную работу на максимальной интенсивности - драйвер LED-модуля поддерживает постоянную подачу тока независимо от колебаний сетевого напряжения. Это гарантирует сертифицированные 2 000 кд в течение всего времени работы прибора, что принципиально важно для типа «C» с непрерывным режимом.

Универсальное подключение 110-220В - прибор работает от стандартной украинской сети 220В и резервных генераторов других номиналов переменного тока без дополнительных преобразователей.

Защита от перенапряжения и пусковых токов - встроенная электроника драйвера выдерживает скачки сети без выхода из строя. Это критично для высотных объектов более 250 м, где демонтаж прибора для ремонта дорогостоящий и сложный.

Низкое энергопотребление LED при высокой силе света - светодиодный источник при тех же 2 000 кд потребляет в десятки раз меньше энергии, чем устаревшие лампы с эквивалентной интенсивностью. Это означает, что даже постоянный режим максимальной интенсивности не создаёт существенной нагрузки на электросеть объекта.

Простое резервирование для критических объектов - LHD-C-AC-2000cd подключается к ИБП или резервному дизельному генератору. Режим постоянного свечения легче резервировать, поскольку он не требует синхронизации проблесков при переключении на резервный источник питания.

Сертификация по международным стандартам

LHD-C-AC-2000cd сертифицирован по международным авиационным стандартам для огней средней интенсивности:

ICAO Annex 14 - приложение 14 к Чикагской конвенции 1944 года. Определяет международные требования к маркировке препятствий, в том числе отдельные параметры для огней средней интенсивности типа «C» во всём диапазоне 1 000-2 500 кд.

ICAO medium intensity type B & type C - сертификация как огня средней интенсивности типа «C» (основная) и дополнительно типа «B». Это расширяет сферу применения модели в комбинированных системах светоограждения.

FAA AC No. 150/5345-43F (2006) - американский технический регламент Федеральной авиационной администрации для проектирования и эксплуатации авиационных сигнальных приборов.

FAA L864 - классификация проблесковых красных огней средней интенсивности для ночного использования.

Проект светоограждения конкретного объекта обязательно согласовывается с региональным органом гражданской авиации Украины.

Технические параметры, которые важно знать

Сила света 2 000 кд - максимальная средняя интенсивность по ICAO. Видимость для пилота 18-25 км в зависимости от метеоусловий.

Угол рассеивания 360° по горизонтали - огонь виден с любого направления, что принципиально важно для протяжённых объектов и сооружений в зонах пересечения различных воздушных маршрутов.

Красный цвет свечения - стандарт ICAO для ночной маркировки. Не путается с аэродромными и навигационными огнями других цветов.

Рабочее напряжение AC 110В/220В - универсальный широкий диапазон питания без дополнительных настроек.

IP65 и УХЛ1 - полная защита от пыли и защита от струй воды, климатическое исполнение для наружной эксплуатации круглогодично.

Рабочий диапазон температур -40°C…+70°C - покрывает все регионы Украины.

Габариты 550 х 350 х 310 мм - корпус увеличенного размера для размещения усиленного LED-модуля и соответствующего радиатора теплоотвода.

Монтажный интерфейс Ø150 мм с резьбой M10 - стандартный крепёжный интерфейс, одинаковый с другими моделями линейки LHD.

Срок службы 100 000 часов - при работе только в ночное время это более 25 лет эксплуатации без замены LED-модулей. Постоянный режим теоретически продлевает срок службы светодиодов из-за отсутствия циклов включения-выключения.

Часто задаваемые вопросы покупателей

Чем LHD-C-AC-2000cd отличается от LHD-B-AC-2000cd?

Конструктивно и функционально модели практически идентичны: одинаковый корпус, одинаковое сетевое питание, одинаковая сила света 2 000 кд, обе поддерживают режим постоянного свечения и проблеска. Принципиальная разница - в авиационной классификации ICAO: LHD-B - тип «B» (преимущественно проблесковый), LHD-C - тип «C» (преимущественно постоянное свечение). Выбор модели зависит от типа, предусмотренного проектом светоограждения вашего объекта.

Когда нужно выбирать LHD-C-AC-2000cd вместо LHD-C-AC-1600cd?

Для объектов более 250 м, в регионах с постоянно сложными метеоусловиями (частые туманы, низкая облачность), для критически важных высотных сооружений государственного значения с требованием максимальной видимости в постоянном режиме. В стандартных случаях для объектов 200-250 м с требованием типа «C» достаточно модели LHD-C-AC-1600cd.

Можно ли заменить LHD-C-AC-1600cd на LHD-C-AC-2000cd на имеющемся креплении?

Да. Монтажный интерфейс Ø150 мм M10 и габариты корпуса 550 х 350 х 310 мм одинаковые для моделей 1 600 кд и 2 000 кд линейки. Замена выполняется без переделки крепления.

Какой вариант выбрать - максимальную среднюю интенсивность 2 000 кд или высокую интенсивность 20 000 кд?

Это зависит от высоты объекта и требований проекта. Высокоинтенсивные огни 20 000 кд - значительно больше по размеру, дороже, с повышенным энергопотреблением, предназначены для объектов более 300 м или объектов непосредственно в зонах подхода к аэропортам. LHD-C-AC-2000cd оптимален для большинства объектов 250-300 м с требованием постоянной маркировки типа «C».

Сколько приборов нужно для маркировки 280-метрового сооружения?

Для объекта 280 м обычно устанавливают: один или несколько LHD-C-AC-2000cd на вершине в зависимости от конфигурации объекта, LHD-C-AC-1600cd или LHD-C-AC-1000cd на промежуточном уровне примерно на высоте 140 м, и огни низкой интенсивности 32 кд на нижнем периметре для широких сооружений. Точная схема определяется проектом, согласованным с органом гражданской авиации.

Как обеспечить бесперебойную работу маркировки на критическом объекте государственного значения?

LHD-C-AC-2000cd подключается к ИБП или резервному дизельному генератору. Для объектов стратегического значения резервное питание является обязательным требованием проекта. Режим постоянного свечения легче резервировать по сравнению с проблесковым, что дополнительно повышает надёжность системы маркировки критических объектов.
