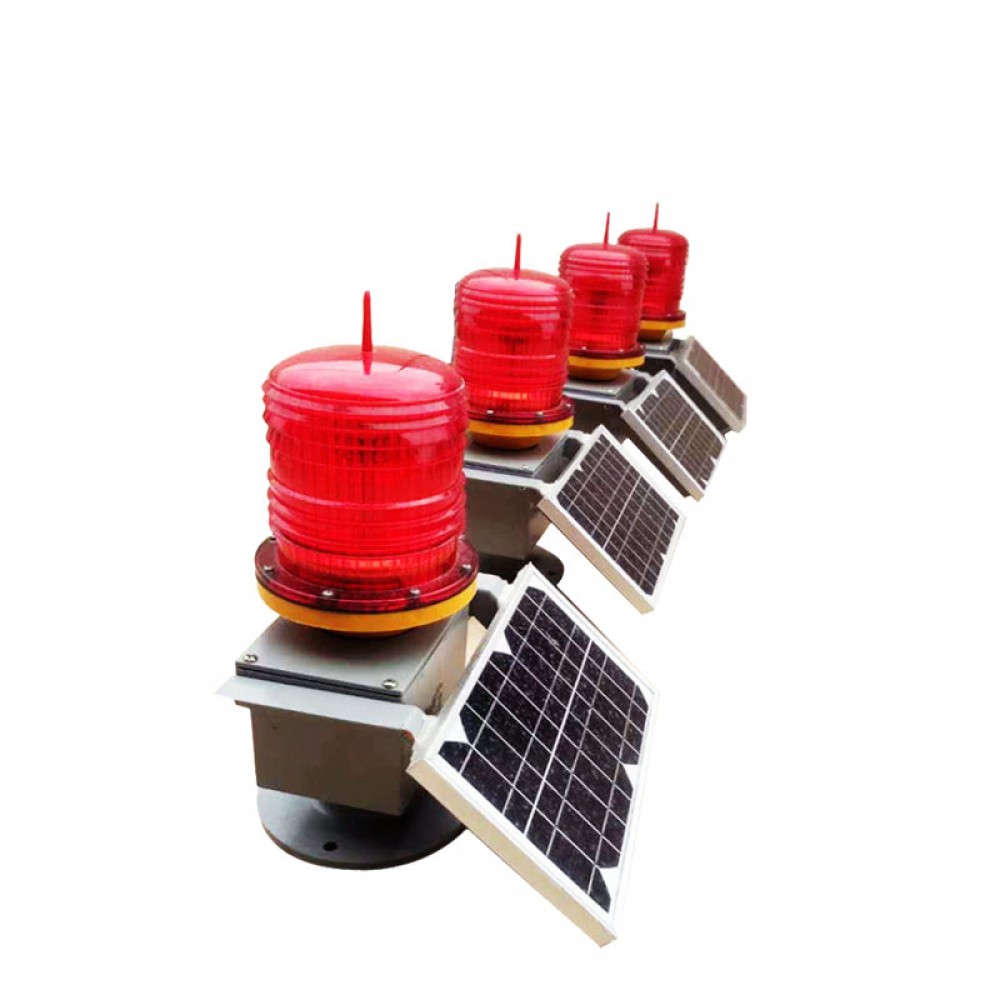

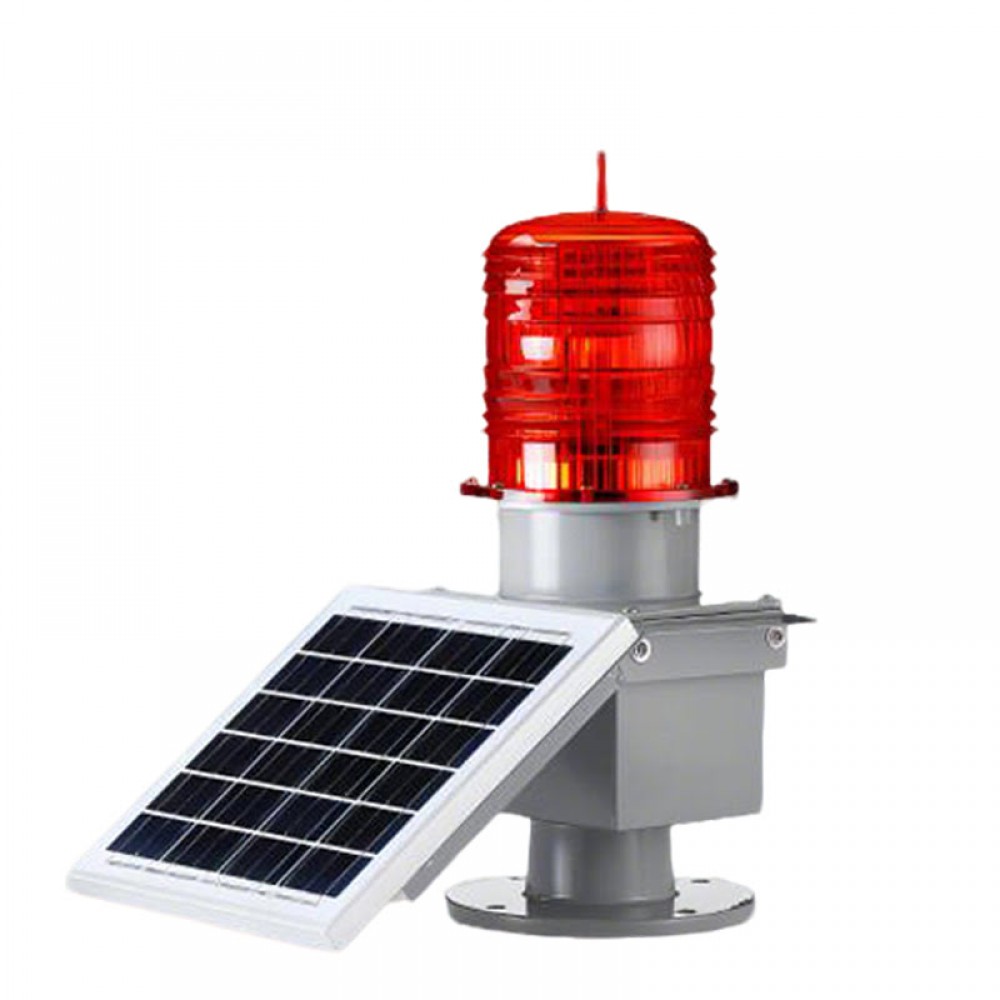

Заградительный огонь средней интенсивности LHD-C-1000cd (Тип «C», 1000 кд)

Заградительный огонь средней интенсивности, тип «C» LHD-C-1000cd

Характеристики:

Источник света - Светодиоды SMD LED

Угол рассеивания по горизонтали: 360°, цвет - красный

Эффективная интенсивность света - 1000 кд

Режим работы - Тип «C» постоянное свечение, или проблесковый (20 вспышек в минуту)

Солнечная панель - 10W / 6V

Рабочая температура - от -40 °C до +70 °C

Аккумуляторная батарея - 3.7V, 10 Ah, литиевый аккумулятор

Класс защиты - IP65

Климатическое исполнение - УХЛ1

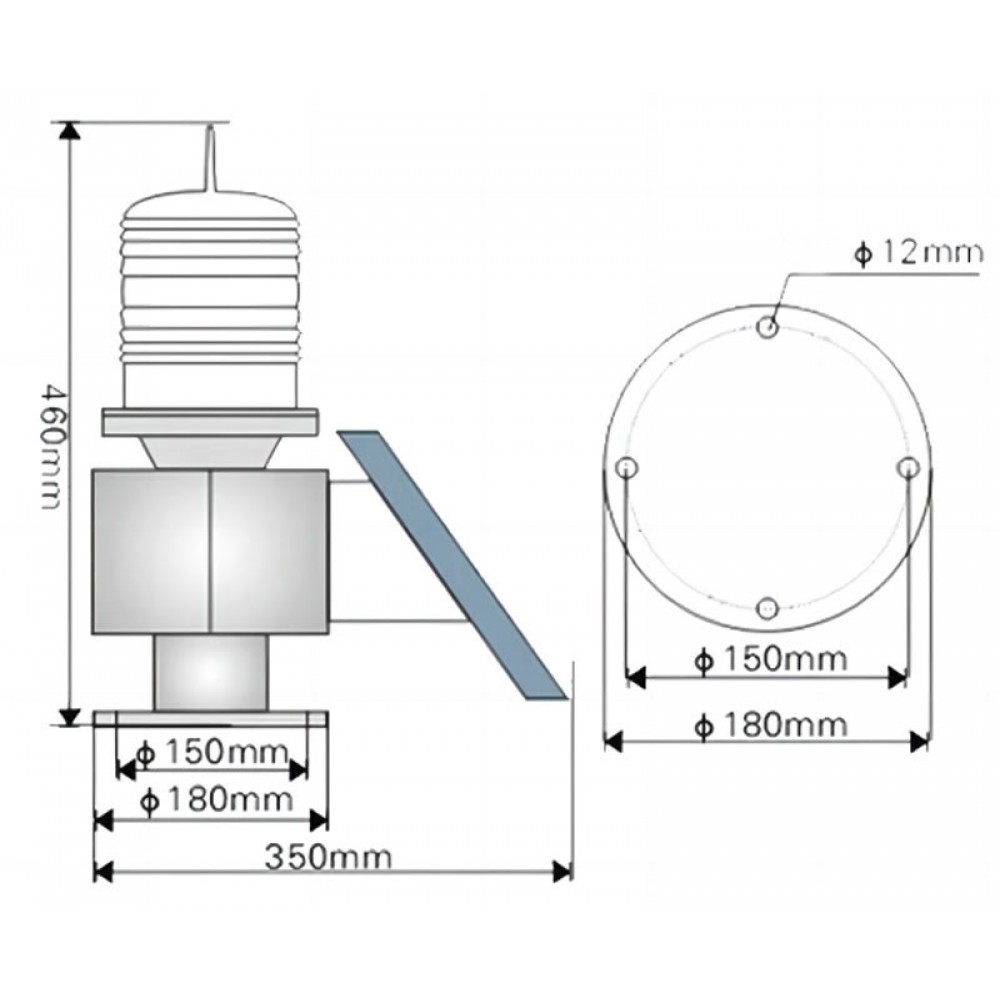

Габариты - 460 x 350 x 310 мм

Установочный размер - Ø 150 мм × M10

Непрерывное рабочее время в пасмурные дни - 3 дня

Фотоэлемент автоматически включает устройство при уровне освещенности - 50 лк

Гарантия - 3 года

Срок службы - 100 000 часов

Область применения:

· Высоковольтные линии электропередач (ЛЭП)

· Мостовые опоры.

· Телебашни.

· Высотные здания и сооружения

· Дымоходные трубы и градирни.

· Ретрансляционные мачты мобильной связи.

· Установки башенных кранов.

· Ветровые турбины.

Соответствие стандартам и требованиям:

· FAA AC No. 150/5345-43F,2006

· FAA type L864

· ICAO Annex 14

· ICAO medium intensity type B & type C

Автономный заградительный огонь LHD-C-1000cd от LEDSTER™

Автономный заградительный огонь LHD-C-1000cd от ООО «ЛЕДСТЕР» - светодиодный прибор средней интенсивности типа «C» с эффективной силой света 1 000 кд и автономным солнечным питанием для маркировки высотных объектов более 150 м в удалённых местах. Красное свечение в круговом секторе 360°, два режима работы на выбор (постоянное свечение или проблесковый огонь с частотой 20 вспышек в минуту). Интегрированная солнечная панель 10 Вт и литиевый аккумулятор 10 А·ч обеспечивают непрерывную работу до 3 суток без солнечной зарядки. Сертифицирован по стандартам ICAO Annex 14 и FAA L864. Степень защиты IP65, рабочая температура -40°C…+70°C, срок службы 100 000 часов, гарантия 3 года.

Сочетание трёх важных качеств: тип «C», средняя интенсивность, автономность

LHD-C-1000cd решает специфическую задачу маркировки высотных объектов более 150 м, которые одновременно имеют два требования:

Проектом светоограждения предусмотрен именно тип «C» по классификации ICAO - красный огонь средней интенсивности с основным режимом постоянного свечения для ночной маркировки. Это отдельная категория сертификации, которая требуется в конкретных проектах.

Объект не имеет доступа к стабильной электросети - расположен в полевых условиях, на удалённых трассах, в горной местности или в зонах с нестабильным электроснабжением.

Сочетание этих двух требований ранее было сложно реализовать, поскольку большинство огней средней интенсивности типа «C» производятся исключительно с сетевым питанием. LHD-C-1000cd закрывает эту нишу - обеспечивает сертификацию типа «C», силу света 1 000 кд и полную энергетическую независимость в одном приборе.

LHD-C-1000cd и родственные модели: как выбрать

LEDSTER™ производит огни средней интенсивности 1 000 кд в четырёх исполнениях:

LHD-B-1000cd - автономный, тип «B» (преимущественно проблесковый).

LHD-C-1000cd - автономный, тип «C» (преимущественно постоянное свечение).

LHD-B-AC-1000cd - сетевой 110В/220В, тип «B».

LHD-C-AC-1000cd - сетевой 110В/220В, тип «C».

LHD-C-1000cd выбирают когда сочетаются два условия:

Проект требует именно тип «C» - это может быть обусловлено региональными нормами, согласованием с органом гражданской авиации, частью комплексной многоярусной системы светоограждения, где нижние уровни имеют тип «C», или требованиями заказчика согласно международным стандартам.

Объект автономен по электроснабжению - отсутствие стабильной сети, удалённость, нестабильность энергоснабжения, временный характер маркировки.

Если нужен тип «C», но есть сеть - выбирайте LHD-C-AC-1000cd. Если нужна автономность, но проблесковый режим в приоритете - LHD-B-1000cd. У всех четырёх моделей корпус 460 х 350 х 310 мм с монтажным интерфейсом Ø150 мм M10 одинаковый, что позволяет унифицировать запасные части и монтажные решения на объекте.

Сфера применения LHD-C-1000cd

Автономный заградительный огонь типа «C» с силой света 1 000 кд применяется на высотных объектах более 150 м в удалённых локациях, где проектом предусмотрен именно тип «C»:

Магистральные линии электропередач с опорами более 150 м в горной местности - высотные переходы через перевалы, ущелья, заповедные территории, где региональные нормы требуют именно тип «C» для уменьшения влияния проблескового света на окружающую среду. Автономность необходима, поскольку опоры не имеют доступного для маркировки электропитания.

Высотные ретрансляционные мачты в туристических зонах - центральные передатчики мобильной связи, ретрансляторы в курортных зонах горных регионов, где проблеск может создавать дискомфорт для туристов. Тип «C» с постоянным свечением является лучшим вариантом маркировки, автономность обусловлена удалённостью объекта.

Высотные вышки наблюдения и пограничной инфраструктуры - наблюдательные мачты в удалённых пограничных зонах, метеостанции в горной местности, наблюдательные пункты.

Высотные гидротехнические объекты в удалённых местах - плотины ГЭС в горной местности, водозаборные башни резервуаров, технические элементы инфраструктуры в местах без доступа к основной электросети.

Высотные переходы трубопроводов в удалённых регионах - опоры газо- и нефтепроводов, пересекающие реки и ущелья в малонаселённых регионах. Тип «C» с постоянной маркировкой часто выбирается для постоянных долгосрочных объектов.

Высотные мачты специальных объектов инфраструктуры - военные, оборонные, телекоммуникационные мачты в зонах без надёжного электроснабжения, где проектом светоограждения предусмотрен именно тип «C».

Временные вышки и высотные сооружения в зонах восстановления инфраструктуры - сооружения, используемые при ликвидации последствий чрезвычайных ситуаций или при восстановлении разрушенной инфраструктуры в регионах с отсутствующим электроснабжением.

Высотные сооружения в природоохранных зонах - заповедники, национальные парки, где региональные экологические нормы ограничивают использование проблесковых огней из-за их влияния на ночную среду.

Особенности автономного питания для типа «C»

Тип «C» с основным режимом постоянного свечения создаёт специфические энергетические требования для автономного прибора. LEDSTER™ реализовал это за счёт сбалансированного комплекса компонентов:

Солнечная панель 10 Вт/6В - монокристаллический модуль с эффективностью, оптимизированной для украинского климата. Сила света 1 000 кд в режиме постоянного свечения потребляет больше энергии, чем аналогичный прибор низкой интенсивности 32 кд, поэтому эффективность солнечной панели особенно важна.

Литиевый аккумулятор 3,7В 10 А·ч - современная литиевая технология с повышенной ёмкостью, рассчитанная именно на потребности средней интенсивности. Рабочий диапазон температур -40°C до +70°C охватывает все климатические условия Украины. Ориентировочный срок службы 5-7 лет.

Интеллектуальный контроллер заряда - обеспечивает максимальную эффективность зарядки в течение дня и оптимальную разрядку ночью, продлевая срок службы аккумулятора.

Резервный запас 3 суток - аккумулятор поддерживает непрерывную работу огня в течение 72 часов без солнечной зарядки. Для условий украинского климата этого достаточно в подавляющем большинстве случаев.

Фотоэлемент автоматического управления - включает прибор при наступлении сумерек (порог 50 лк, регулируется) и выключает на рассвете. Энергия аккумулятора расходуется только ночью.

При планировании монтажа LHD-C-1000cd следует учитывать энергетические особенности постоянного режима. В северных регионах Украины при длительной зимней облачности рекомендуется дополнительно оценить возможность использования проблескового режима как резервного, что уменьшает энергопотребление прибора в критические периоды.

Два режима работы на выбор

LHD-C-1000cd поддерживает переключение между двумя режимами работы в соответствии с проектными требованиями:

Постоянное свечение - основной режим для типа «C». Огонь горит непрерывно с наступления сумерек до рассвета, обеспечивая стабильную визуальную узнаваемость высотного объекта. Этот режим традиционно воспринимается пилотами как надёжная маркировка протяжённых высотных сооружений и объектов долгосрочной эксплуатации.

Проблесковый огонь с частотой 20 вспышек в минуту - альтернативный режим, доступный при необходимости. В проблесковом режиме прибор потребляет значительно меньше энергии, что может быть преимуществом для автономного питания в условиях длительной облачности или зимнего периода с короткими солнечными днями.

Возможность переключения режимов делает LHD-C-1000cd гибким решением: основная сертификация типа «C» (постоянное свечение) при возможности адаптации под специфические условия эксплуатации.

Конкретный режим определяется проектом светоограждения и согласовывается с региональным органом гражданской авиации.

Сертификация по международным стандартам

LHD-C-1000cd сертифицирован по международным авиационным стандартам:

ICAO Annex 14 - приложение 14 к Чикагской конвенции 1944 года. Определяет требования к маркировке препятствий, включая параметры для огней средней интенсивности типа «C».

ICAO medium intensity type B & type C - сертификация как огня средней интенсивности типа «C» (основная) и дополнительно типа «B». Это расширяет сферу применения модели в комбинированных системах светоограждения.

FAA AC No. 150/5345-43F (2006) - американский технический регламент Федеральной авиационной администрации для проектирования и эксплуатации авиационных сигнальных приборов.

FAA L864 - классификация проблесковых красных огней средней интенсивности для ночного использования.

Проект светоограждения конкретного объекта обязательно согласовывается с региональным органом гражданской авиации Украины.

Технические параметры, которые важно знать

Сила света 1 000 кд при угле рассеивания 360° по горизонтали - средняя интенсивность по ICAO. Видимость для пилота около 10-15 км в зависимости от метеоусловий.

Солнечная панель 10 Вт/6В - монокристаллический модуль с эффективностью для украинского климата, включая зимний период.

Литиевый аккумулятор 3,7В 10 А·ч - современная технология с рабочим температурным диапазоном -40°C до +70°C и сроком службы 5-7 лет.

Резервный запас 3 суток - непрерывная работа без солнечной зарядки.

Фотоэлемент 50 лк (регулируемый) - автоматическое управление по освещённости.

Красный цвет свечения - стандарт ICAO для ночной маркировки.

IP65 и УХЛ1 - полная защита от пыли и защита от струй воды, климатическое исполнение для наружной эксплуатации круглогодично.

Рабочий диапазон температур -40°C…+70°C - покрывает все регионы Украины.

Габариты 460 х 350 х 310 мм, монтажный интерфейс Ø150 мм с резьбой M10 - стандартный крепёжный интерфейс, одинаковый для всех моделей линейки LHD.

Срок службы 100 000 часов - при работе только в ночное время это более 25 лет эксплуатации без замены LED-модулей.

Часто задаваемые вопросы покупателей

Чем LHD-C-1000cd отличается от LHD-B-1000cd?

Обе модели - автономные, с силой света 1 000 кд, одинаковым корпусом и автономным питанием. Принципиальная разница в авиационной сертификации ICAO: LHD-B - тип «B» (преимущественно проблесковый), LHD-C - тип «C» (преимущественно постоянное свечение). Выбор модели зависит от типа, предусмотренного проектом светоограждения.

Выдерживает ли автономное питание режим постоянного свечения при 1 000 кд?

Да, в штатных условиях эксплуатации в Украине. Солнечная панель 10 Вт и аккумулятор 10 А·ч рассчитаны на потребности типа «C» с резервным запасом 3 суток. Для северных регионов с длительным зимним периодом рекомендуется дополнительно оценить солнечную нагрузку на месте монтажа - в крайних случаях можно временно переключать прибор в проблесковый режим для экономии энергии.

Когда выбрать тип «C» вместо типа «B»?

Если проектом светоограждения указан именно тип «C» - например, в туристических зонах, заповедниках, горных регионах с ограничениями на проблесковый свет, или в комбинированных системах, где нижние уровни имеют тип «C». Тип «B» с проблеском - стандартный выбор для большинства объектов. Тип «C» с постоянным свечением - специальный выбор для отдельных категорий объектов.

Отличается ли LHD-C-1000cd от LHD-C-AC-1000cd конструктивно?

Оптически и сертификационно модели идентичны - тот же корпус 460 х 350 х 310 мм, сила света 1 000 кд, тип «C» по ICAO. Принципиальная разница в системе питания: LHD-C-1000cd имеет солнечную панель и аккумулятор для автономной работы, LHD-C-AC-1000cd подключается к сети 110В/220В.

Как часто нужно обслуживать прибор?

Регулярное обслуживание не требуется. Рекомендуется раз в 1-2 года осматривать солнечную панель и очищать от пыли, листьев, снега, птичьего помёта. Литиевый аккумулятор заменяется раз в 5-7 лет без снятия прибора с конструкции.

Сколько автономных огней нужно для маркировки 200-метровой мачты в поле?

Для объекта 200 м устанавливают: один LHD-C-1000cd на вершине (средняя интенсивность) и два-три автономных LHD-B-32cd или LHD-E-32cd на промежуточных уровнях (низкая интенсивность). Все приборы работают независимо друг от друга, что обеспечивает максимальную надёжность системы маркировки.
