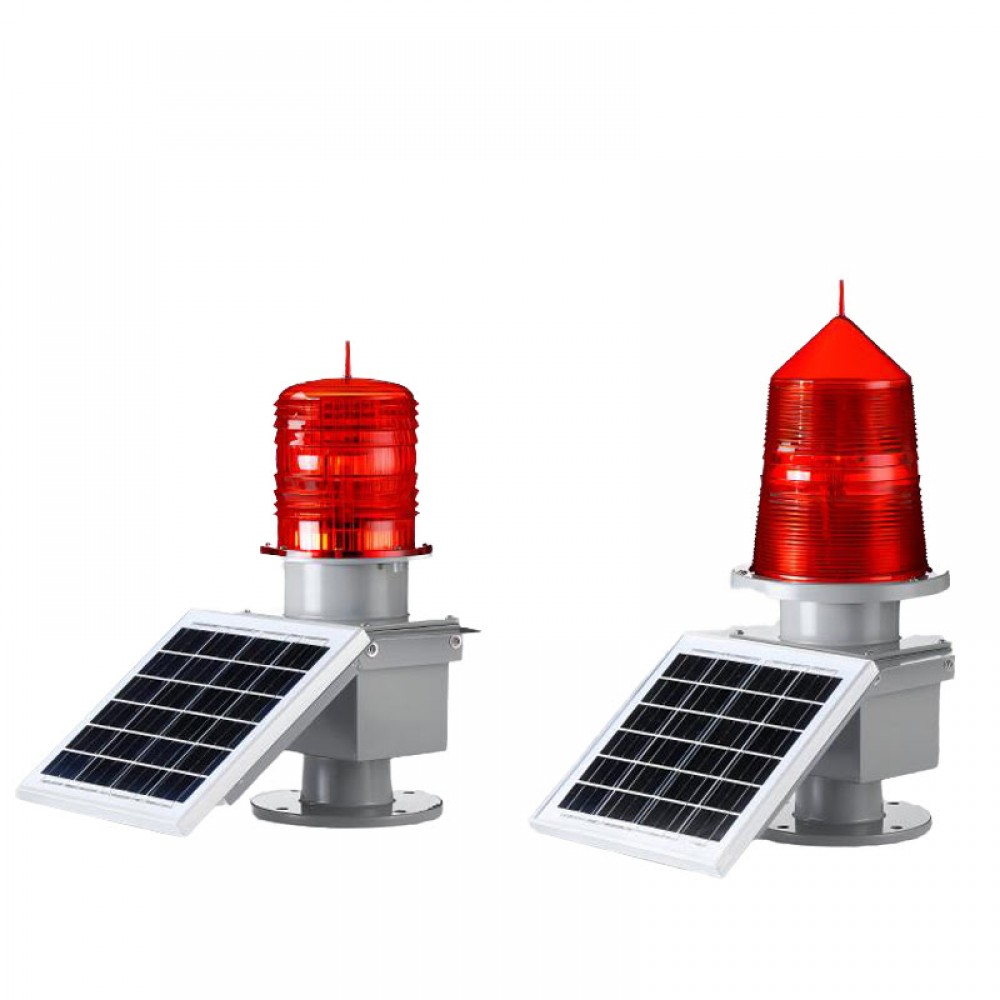

Заградительный огонь низкой интенсивности LHD-B-32cd (Тип «B», 32 кд)

Заградительный огонь низкой интенсивности, тип «B» LHD-B-32cd

Характеристики:

Источник света - Светодиоды SMD LED

Угол рассеивания по горизонтали: 360°, цвет - красный

Эффективная интенсивность света - 32 кд

Режим работы - Тип «B» постоянное свечение или проблесковый (20 вспышек в минуту)

Солнечная панель - 10W / 6V

Рабочая температура - от -40 °C до +70 °C

Аккумуляторная батарея - 3.7V, 10 Ah, литиевый аккумулятор

Класс защиты - IP65

Климатическое исполнение - УХЛ1

Габариты - 460 x 350 x 310 мм

Установочный размер - Ø 150 мм × M10

Непрерывное рабочее время в пасмурные дни - 3 дня

Фотоэлемент автоматически включает устройство при уровне освещенности - 50 лк

Гарантия - 3 года

Срок службы - 100 000 часов

Область применения:

· Высоковольтные линии электропередач (ЛЭП)

· Мостовые опоры.

· Телебашни.

· Высотные здания и сооружения

· Дымоходные трубы и градирни.

· Ретрансляционные мачты мобильной связи.

· Установки башенных кранов.

· Ветровые турбины.

Соответствие стандартам и требованиям:

· FAA AC No. 150/5345-43F,2006

· FAA type L864

· ICAO Annex 14

· ICAO medium intensity type B & type C

Заградительный огонь LHD-B-32cd от LEDSTER™

Заградительный огонь LHD-B-32cd от ООО «ЛЕДСТЕР» - автономный светодиодный прибор низкой интенсивности типа «B» с эффективной силой света 32 кд для маркировки высотных объектов и препятствий в воздушном пространстве. Красное свечение в круговом секторе 360°, два режима работы (постоянное свечение или проблеск 20 вспышек в минуту), полностью автономное питание от интегрированной солнечной панели с аккумулятором. Соответствует требованиям ICAO Annex 14 и FAA AC 150/5345-43F. Степень защиты IP65, рабочая температура -40°C…+70°C, срок службы 100 000 часов, гарантия 3 года.

Назначение и принцип работы

Заградительные огни - это светосигнальные приборы, используемые для светоограждения высотных объектов и предупреждения пилотов летательных аппаратов о наличии препятствий в воздушном пространстве. Маркировка высотных сооружений красными или белыми сигнальными огнями требуется авиационными правилами Украины и международными стандартами ICAO для всех объектов выше 50 м, а также для многих более низких объектов в зонах подхода к аэродромам.

LHD-B-32cd относится к классу огней низкой интенсивности типа «B» с эффективной силой света 32 кд - стандартом для маркировки объектов высотой до 150 м. Прибор работает автономно: интегрированная солнечная панель мощностью 10 Вт заряжает литиевый аккумулятор 3,7В 10 А·ч, который обеспечивает непрерывную работу до 3 суток в пасмурную погоду без солнечного освещения. Встроенный фотоэлемент автоматически включает огонь с наступлением сумерек (по умолчанию при освещённости 50 лк, порог регулируется).

Где применяется LHD-B-32cd

Заградительные огни низкой интенсивности типа «B» используются для маркировки широкого круга высотных объектов:

Линии электропередач (ЛЭП) - опоры и проводники высоковольтных линий, особенно в зонах пересечения судоходных путей, возле аэродромов и вертодромов. Автономное питание критически важно для опор в полевых условиях без подключения к электросети.

Мостовые опоры - пилоны высотных мостов, особенно в зонах подхода к аэропортам и в речных долинах с активным воздушным движением.

Телевышки и ретрансляционные мачты - телекоммуникационные мачты, башни мобильной связи, ретрансляторы. Для высот до 150 м одного огня сверху часто достаточно, для более высоких объектов нужно многоярусное светоограждение.

Высотные здания и сооружения - административные и жилые дома более 50 м, особенно в зонах подлёта к аэропортам. Маркировка обязательна по украинскому воздушному кодексу.

Дымоходные трубы и градирни - промышленные дымоходы ТЭЦ, котельных, металлургических и химических предприятий. Высокие градирни охладительных систем АЭС и ТЭЦ.

Ретрансляционные мачты мобильной связи - базовые станции 4G/5G, особенно в сельской местности без надёжного электроснабжения. Автономное солнечное питание устраняет зависимость от сети.

Установки башенных кранов - временное светоограждение на время строительных работ. Возможность быстрого монтажа и демонтажа без прокладки питания.

Ветровые турбины - маркировка лопастей и гондол ветрогенераторов ветропарков. Особенно актуально для морских и прибрежных ветроэлектростанций.

Соответствие авиационным стандартам

Маркировка высотных объектов строго регламентируется международными и национальными авиационными нормами. LHD-B-32cd сертифицирован по следующим стандартам:

ICAO Annex 14 - международный стандарт Организации гражданской авиации для маркировки препятствий. Определяет требования к силе света, цвету, частоте проблесков и географическому распределению света для различных типов объектов.

ICAO medium intensity type B & type C - соответствие требованиям для огней средней интенсивности типов B и C, что позволяет использовать прибор на объектах высотой до 150 м в комбинированных системах светоограждения.

FAA AC No. 150/5345-43F (2006) - американский стандарт Федеральной авиационной администрации для проектирования, производства и эксплуатации авиационных светосигнальных приборов.

FAA type L864 - американская классификация для проблесковых красных огней средней интенсивности, используемых ночью. Один из наиболее распространённых стандартов в мировой практике.

Перед монтажом системы светоограждения на высотный объект обязательно необходимо согласовать проект с региональным органом гражданской авиации.

Тип «B»: постоянное свечение или проблесковый огонь

LHD-B-32cd поддерживает два режима работы, которые переключаются в соответствии с проектными требованиями:

Постоянное свечение - огонь горит непрерывно с наступления сумерек до рассвета. Классический режим для большинства объектов, обеспечивает максимальную визуальную узнаваемость для пилотов.

Проблесковый огонь - 20 вспышек в минуту с равномерными интервалами. Этот режим лучше привлекает внимание и используется для особо опасных объектов, высотных сооружений в зонах интенсивного воздушного движения, а также в комбинированных системах светоограждения, где проблесковые огни чередуются с постоянным свечением.

Конкретный режим определяется проектом светоограждения объекта с учётом его высоты, расположения и требований местного органа гражданской авиации.

Преимущества автономного питания от солнечной панели

Интегрированная солнечная панель 10 Вт / 6В и литиевый аккумулятор 10 А·ч делают LHD-B-32cd полностью автономным устройством:

Не требует прокладки кабельных линий - монтаж на высотные объекты без электроснабжения (опоры ЛЭП в поле, ретрансляторы в горах, временные башенные краны) выполняется без дополнительных инженерных работ.

Резервный запас 3 суток - аккумулятор поддерживает работу огня в течение трёх пасмурных дней даже при полном отсутствии солнечной зарядки. Для условий украинского климата этого достаточно в большинстве случаев.

Литиевый аккумулятор - современная технология со сроком службы 1 500-2 000 циклов зарядки и рабочим диапазоном температур от -40°C до +70°C. Выдерживает зимы северных регионов и летнюю жару без потери характеристик.

Автоматическое включение по фотоэлементу - не требует таймера, контроллера или внешнего управления. Порог чувствительности 50 лк соответствует стандартам ICAO для начала ночного режима и регулируется под конкретные условия объекта.

Светодиодный источник - срок службы 100 000 часов при потреблении в десятки раз меньшем, чем у традиционных ламп накаливания. Это означает отсутствие потребности в обслуживании в течение 10-15 лет работы.

Технические характеристики, которые важно знать

Сила света 32 кд при угле рассеивания 360° по горизонтали - стандартный параметр для огней низкой интенсивности типа «B». Обеспечивает видимость для пилотов на дистанции, достаточной для безопасного обхода препятствия.

IP65 - полная защита от пыли и защита от струй воды с любого направления. Стандартное требование для наружного монтажа на высотных объектах в любых погодных условиях.

Рабочий диапазон температур -40°C…+70°C - наиболее широкий среди автономных заградительных огней. Позволяет надёжную работу во всех климатических зонах Украины, от зимних морозов в Карпатах до летней жары на юге.

Климатическое исполнение УХЛ1 - предназначено для наружной эксплуатации в макроклиматических районах с умеренным и холодным климатом. Корпус и компоненты рассчитаны на длительную работу под открытым небом.

Габариты 460 х 350 х 310 мм, монтажный интерфейс Ø150 мм с резьбой M10 - стандартные монтажные размеры для установки на металлические мачты, опоры ЛЭП, фермы, кронштейны высотных сооружений.

Срок службы 100 000 часов - при работе только в ночное время (около 4 000 часов в год) этого хватит на 25 лет эксплуатации без замены прибора.

Часто задаваемые вопросы покупателей

Нужно ли для маркировки 50-метровой мачты больше одного огня?

Для объектов высотой до 45 м обычно достаточно одного огня на вершине. Для высот 45-105 м устанавливаются огни на верхней точке и на промежуточном уровне. Для объектов более 105 м применяется многоярусное светоограждение. Конкретная схема определяется проектом, согласованным с органом гражданской авиации.

Можно ли использовать LHD-B-32cd для маркировки объектов высотой более 150 м?

Для высотных объектов более 150 м нужны огни средней или высокой интенсивности с силой света от 2 000 кд и выше. LHD-B-32cd как огонь низкой интенсивности для таких объектов недостаточен - используется только как дополнительный уровень в комбинированных системах.

Как долго прибор работает без солнца зимой?

Резервный запас аккумулятора - 3 суток непрерывной работы без зарядки. В зимний период при коротких солнечных днях даже нескольких часов дневного освещения достаточно для подзарядки. В реальных условиях эксплуатации автономной работы более 3 суток подряд обычно не возникает.

Нужно ли обслуживание во время эксплуатации?

Прибор не требует регулярного обслуживания. Рекомендуется раз в 1-2 года осматривать солнечную панель и при необходимости очищать её от пыли, листьев или снега. Аккумулятор имеет срок службы 5-7 лет и при необходимости заменяется.

Можно ли заказать огонь с более высокой интенсивностью?

Да, серия LHD-B производства LEDSTER™ доступна в нескольких вариантах интенсивности. Для высотных объектов более 150 м и объектов в зонах подхода к аэропортам используются огни средней интенсивности с силой света 2 000-2 500 кд или высокой интенсивности - 20 000 кд. Уточняйте у менеджеров конкретную модель для вашего объекта.

Где купить заградительные огни LHD-B-32cd от производителя

Купить заградительные огни LHD-B-32cd и другие модели для светоограждения высотных объектов можно непосредственно у ООО «ЛЕДСТЕР» с доставкой по всей Украине. Покупая напрямую у производителя, вы получаете официальную гарантию 3 года, техническую поддержку при подборе модели под конкретный объект в соответствии с требованиями авиационных норм и консультацию по монтажу. Свяжитесь с нами по телефону или через мессенджер.
