Заградительный огонь средней интенсивности LHD-B-AC-1000cd (Тип «B», 1000 кд)

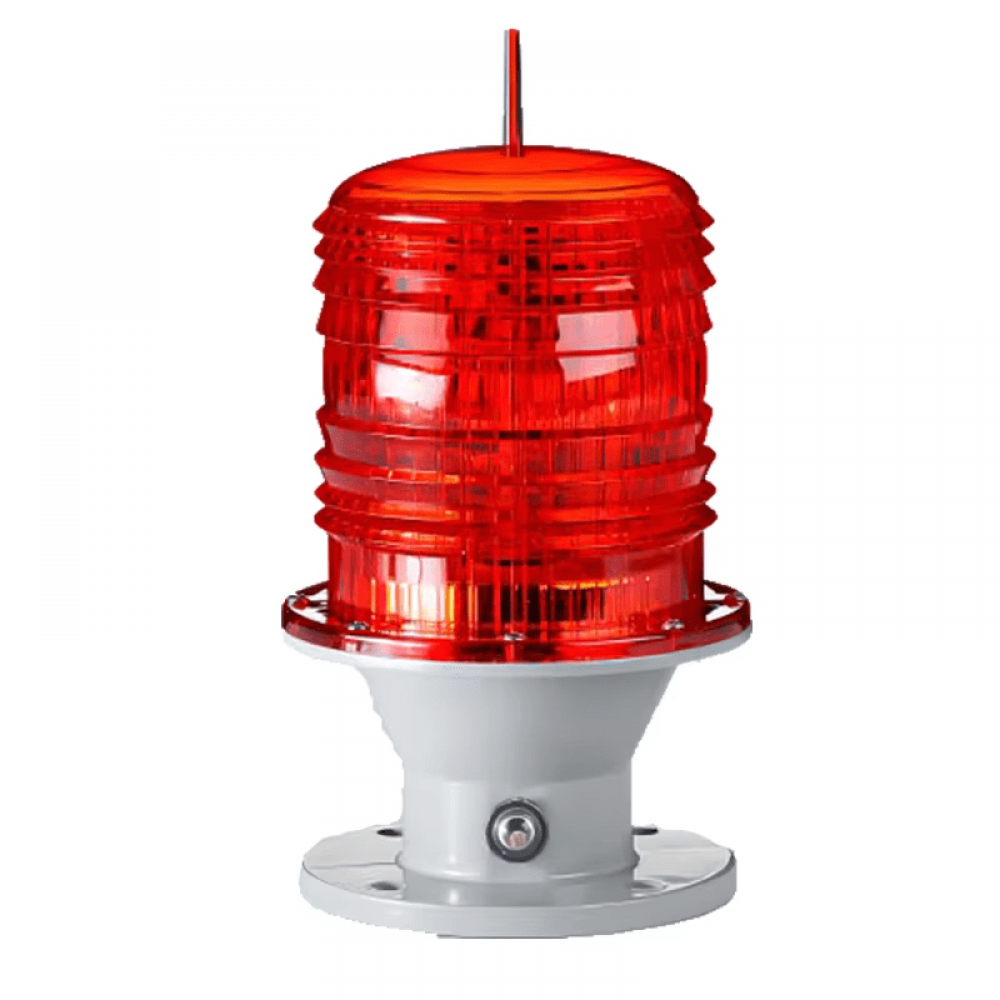

Заградительный огонь средней интенсивности, тип «B» LHD-B-AC-1000cd

Характеристики:

Рабочее напряжение - AC 110В / 220В

Источник света - Светодиоды SMD LED

Угол рассеивания по горизонтали: 360°, цвет - красный

Эффективная интенсивность света - 1000 кд

Режим работы - Тип «B» проблесковый (20 вспышек в минуту) или постоянное свечение

Рабочая температура - от -40 °C до +70 °C

Класс защиты - IP65

Климатическое исполнение - УХЛ1

Габариты - 460 x 350 x 310 мм

Установочный размер - Ø 150 мм × M10

Гарантия - 3 года

Срок службы - 100 000 часов

Область применения:

· Высоковольтные линии электропередач (ЛЭП)

· Мостовые опоры.

· Телебашни.

· Высотные здания и сооружения

· Дымоходные трубы и градирни.

· Ретрансляционные мачты мобильной связи.

· Установки башенных кранов.

· Ветровые турбины.

Соответствие стандартам и требованиям:

· FAA AC No. 150/5345-43F,2006

· FAA type L864

· ICAO Annex 14

· ICAO medium intensity type B & type C

Заградительный огонь LHD-B-AC-1000cd от LEDSTER™

Заградительный огонь LHD-B-AC-1000cd от ООО «ЛЕДСТЕР» - светодиодный прибор средней интенсивности типа «B» с эффективной силой света 1 000 кд для маркировки высотных объектов более 150 м. Красное свечение в круговом секторе 360°, два режима работы на выбор (постоянное свечение или проблесковый огонь с частотой 20 вспышек в минуту), сетевое питание 110В/220В. Сертифицирован по стандартам ICAO Annex 14 и FAA L864. Степень защиты IP65, рабочая температура -40°C…+70°C, срок службы 100 000 часов, гарантия 3 года.

Что такое средняя интенсивность и когда она нужна

Заградительные огни классифицируются по международным нормам ICAO по уровню интенсивности света на три категории: низкая (10-32 кд), средняя (1 000-20 000 кд) и высокая (от 20 000 кд). Каждая категория имеет чётко определённую сферу применения в зависимости от высоты и характера объекта:

Огни низкой интенсивности 32 кд - для маркировки объектов высотой до 150 м. Это большинство стандартных высотных сооружений - типичные телекоммуникационные мачты, опоры ЛЭП, высотные дома и вспомогательные сооружения.

Огни средней интенсивности 1 000-2 500 кд - для объектов высотой более 150 м, где низкой интенсивности уже недостаточно для гарантированной видимости пилотом на безопасном расстоянии. Также применяются в комбинированных системах светоограждения для маркировки промежуточных уровней очень высоких объектов.

Огни высокой интенсивности 20 000 кд - для особо высоких объектов более 300 м, объектов в зонах подхода к аэропортам и дневной маркировки крупных препятствий.

LHD-B-AC-1000cd - это огонь средней интенсивности 1 000 кд, предназначенный для первой линии маркировки объектов более 150 м. На этой высоте огонь должен быть видимым пилоту с расстояния 10-15 км при любых метеоусловиях - сила света 1 000 кд обеспечивает этот уровень видимости.

Принципиальное отличие от огней низкой интенсивности

LHD-B-AC-1000cd внешне похож на серию LHD-B-AC-32cd - тот же корпус 460 х 350 х 310 мм, тот же монтажный интерфейс Ø150 мм M10, сетевое питание 110В/220В, степень защиты IP65. Однако это принципиально другой класс приборов:

Сила света 1 000 кд против 32 кд - в 31 раз больше. Это означает видимость на пропорционально большем расстоянии и соответствие требованиям ICAO для объектов более 150 м.

Другая оптическая система - для достижения такой силы света применяются более мощные светодиоды и более сложная оптика с прецизионным распределением потока по горизонтали. Нельзя заменить LHD-B-AC-32cd на LHD-B-AC-1000cd просто путём увеличения количества приборов - проект маркировки объектов более 150 м обязательно предусматривает именно огни средней интенсивности.

Другая сертификация - LHD-B-AC-1000cd сертифицирован именно как огонь средней интенсивности типа «B» по ICAO Annex 14 и FAA L864. Это отдельная категория сертификации, позволяющая его применение на объектах, где низкая интенсивность недостаточна.

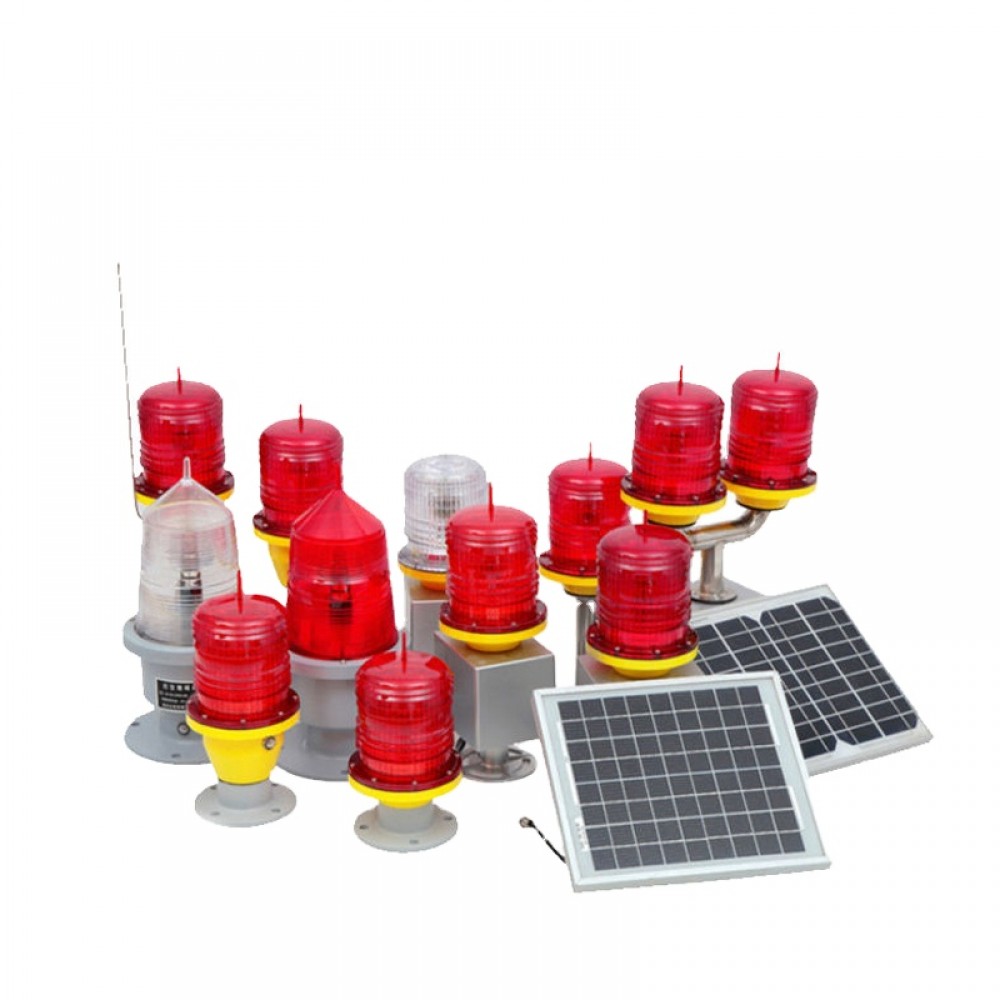

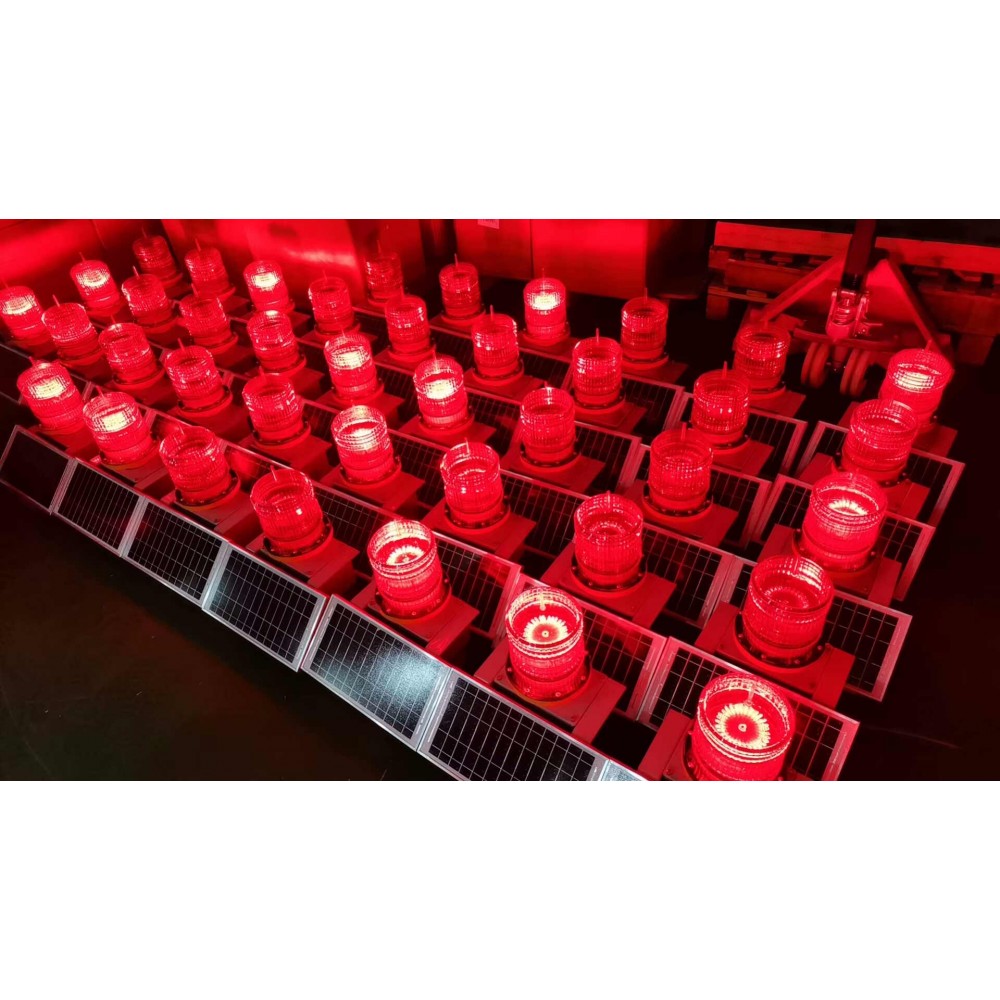

Доступен в сетевом и автономном исполнении - модель LHD-B-AC-1000cd рассчитана на сетевое питание 110В/220В, что оптимально для большинства высотных объектов более 150 м, которые обычно имеют стабильное электроснабжение (телевышки, высотные здания, мосты, промышленные комплексы). Для объектов в полевых условиях без доступа к электросети LEDSTER™ производит также автономные модели огней средней интенсивности с солнечной панелью - уточняйте у менеджеров конкретную модификацию под ваш объект.

Сфера применения LHD-B-AC-1000cd

Заградительные огни средней интенсивности 1 000 кд применяются на высотных объектах, где низкая интенсивность недостаточна для обеспечения видимости пилотами:

Высоковольтные линии электропередач с опорами более 150 м - пересечение магистральных ЛЭП крупными реками, особенно в зонах судоходства и вблизи аэропортов. Высотные переходы ЛЭП через долины или водоёмы, где высота опор может достигать 200-250 м.

Высотные мостовые пилоны вантовых мостов - современные вантовые и висячие мосты часто имеют пилоны высотой 150-300 м. Маркировка таких пилонов требует огней именно средней интенсивности, особенно в зонах подхода к прибрежным аэропортам.

Телевышки и ретрансляционные мачты более 150 м - национальные телевизионные передатчики, региональные центральные мачты мобильных сетей, ретрансляторы спутниковой связи. Большинство таких сооружений в Украине имеет высоту 180-250 м и требует огней средней интенсивности.

Высотные здания - небоскрёбы более 50 этажей, высотные офисные и гостиничные комплексы. В зонах подлёта к городским аэропортам требования особенно строгие, и маркировка выполняется огнями средней или высокой интенсивности.

Промышленные дымоходы и градирни крупных объектов - дымовые трубы ТЭЦ, металлургических и химических комплексов высотой 180-300 м. Высокие градирни охладительных систем АЭС и ТЭЦ.

Высотные башенные краны на крупных строительных объектах - современные башенные краны при строительстве небоскрёбов и высотных сооружений имеют рабочую высоту 200-300 м. Временная маркировка на период строительства обязательна.

Ветровые турбины современных ветропарков - современные ветрогенераторы имеют высоту гондолы 120-180 м, а с лопастями в крайнем верхнем положении - до 200-240 м. Маркировка огнями средней интенсивности является стандартом для большинства новых ветроэлектростанций.

Высотные ретрансляционные мачты мобильной связи - центральные передающие станции в крупных городах и региональные передатчики, высота которых превышает 150 м.

Два режима работы на выбор

LHD-B-AC-1000cd поддерживает переключение между двумя режимами работы:

Проблесковый огонь с частотой 20 вспышек в минуту - режим равномерных вспышек. На объектах средней интенсивности проблеск обычно является рекомендуемым или обязательным режимом, поскольку даже на большом расстоянии пилот быстрее идентифицирует мигающий огонь, чем ровный свет. Особенно эффективен в сложных метеоусловиях и на фоне городских ландшафтов с большим количеством других источников света.

Постоянное свечение - огонь горит непрерывно с наступлением сумерек до рассвета. Применяется в комбинированных системах светоограждения или по отдельным требованиям проекта, где проблеск может быть нежелательным по техническим или визуальным причинам.

Конкретный режим определяется проектом светоограждения объекта и согласовывается с региональным органом гражданской авиации. Для объектов более 150 м проблесковый режим является основным выбором в большинстве случаев.

Как планировать маркировку объектов более 150 м

Маркировка высотных объектов более 150 м обычно выполняется многоярусной системой светоограждения с огнями разных уровней интенсивности:

Верхний уровень - огни средней или высокой интенсивности 1 000-20 000 кд, обеспечивающие основную видимость объекта на большом расстоянии.

Промежуточные уровни - огни низкой интенсивности 32 кд, размещённые с шагом 45-52 м по высоте объекта. Они показывают пилоту вертикальную протяжённость препятствия.

Нижний уровень - если объект превышает 150 м, но имеет значительную ширину у основания, дополнительные огни низкой интенсивности размещаются по контуру нижней части.

LHD-B-AC-1000cd оптимален для верхнего уровня объектов высотой 150-300 м. Для нижних уровней используются огни низкой интенсивности серии LHD-32cd. Конкретная схема определяется проектом светоограждения, обязательно согласованным с региональным органом гражданской авиации Украины.

Особенности сетевого питания для средней интенсивности

Сетевое питание для огня средней интенсивности - это не просто вопрос удобства, а техническая необходимость:

Стабильная мощность излучения - для гарантированного достижения 1 000 кд при любых условиях нужен стабильный источник питания без колебаний напряжения.

Универсальное подключение 110-220В - прибор подключается к стандартной украинской сети 220В, а также работает от резервных генераторов других номиналов переменного тока.

Защита от перенапряжения и пусковых токов - встроенная электроника драйвера выдерживает скачки сети без выхода из строя. Это критично для высотных объектов, где демонтаж прибора для ремонта дорогостоящий.

Кабельное подключение через гермоввод - сохранение степени защиты IP65 при подключении сетевого кабеля. Стандартная процедура монтажа для высотного оборудования.

Возможность резервирования через ИБП или генератор - для критических объектов (зоны подхода к аэропортам, объекты в зонах интенсивного воздушного движения) рекомендуется резервное питание для обеспечения непрерывной работы маркировки.

Сертификация и соответствие нормам

LHD-B-AC-1000cd сертифицирован по международным авиационным стандартам для огней средней интенсивности:

ICAO Annex 14 - приложение 14 к Чикагской конвенции 1944 года. Определяет требования к маркировке препятствий, в том числе отдельные параметры для огней средней интенсивности.

ICAO medium intensity type B & type C - сертификация как огня средней интенсивности типа «B» и «C». Тип «B» - красный проблесковый или постоянный для ночного использования, тип «C» - схожий по параметрам с небольшими отличиями в режиме работы.

FAA AC No. 150/5345-43F (2006) - американский технический регламент Федеральной авиационной администрации для проектирования и эксплуатации авиационных сигнальных приборов.

FAA L864 - классификация проблесковых красных огней средней интенсивности для ночного использования. Это один из наиболее распространённых стандартов в мировой практике для маркировки высотных объектов.

Проект светоограждения конкретного объекта обязательно согласовывается с региональным органом гражданской авиации Украины.

Технические параметры, которые важно знать

Сила света 1 000 кд - средняя интенсивность по ICAO. Видимость для пилота около 10-15 км в зависимости от метеоусловий, что соответствует требованиям безопасности для объектов более 150 м.

Угол рассеивания 360° по горизонтали - огонь виден с любого направления. Принципиально важно для протяжённых объектов (высотные переходы ЛЭП, мосты) и объектов в зонах пересечения различных воздушных маршрутов.

Красный цвет свечения - стандарт ICAO для ночной маркировки. Не путается с аэродромными и навигационными огнями других цветов.

Рабочее напряжение AC 110В/220В - универсальный широкий диапазон питания без дополнительных настроек.

IP65 и УХЛ1 - полная защита от пыли и защита от струй воды, климатическое исполнение для наружной эксплуатации круглогодично.

Рабочий диапазон температур -40°C…+70°C - покрывает все регионы Украины, от карпатских морозов до южной летней жары.

Габариты 460 х 350 х 310 мм, монтажный интерфейс Ø150 мм с резьбой M10 - стандартный крепёжный интерфейс, такой же как в других моделях линейки LHD.

Срок службы 100 000 часов - при работе в ночное время (около 4 000 часов в год) это более 25 лет эксплуатации без замены LED-модулей.

Часто задаваемые вопросы покупателей

Можно ли заменить огни низкой интенсивности 32 кд на LHD-B-AC-1000cd для маркировки 200-метровой мачты?

Это не замена, а разные уровни маркировки. Для объекта 200 м нужен LHD-B-AC-1000cd на вершине (средняя интенсивность) и дополнительные огни низкой интенсивности на промежуточных уровнях. Конкретная схема определяется проектом светоограждения.

Сколько приборов нужно для маркировки 180-метровой телевышки?

Обычно для объекта 180 м устанавливают: один-два LHD-B-AC-1000cd на вершине для основной маркировки, и огни низкой интенсивности на промежуточном уровне (примерно на высоте 90 м). Точная схема зависит от конструкции объекта и согласовывается с органом гражданской авиации.

Нужна ли отдельная сертификация для установки огней средней интенсивности?

Сам прибор сертифицирован международными стандартами. Проект светоограждения конкретного объекта согласовывается с региональным органом гражданской авиации. Сертификация прибора и согласование проекта - два разных этапа.

Как обеспечить бесперебойную работу при отключениях электроэнергии?

LHD-B-AC-1000cd подключается к ИБП или резервному дизельному генератору. Для критических объектов (зоны подхода к аэропортам, важные телевышки) резервное питание является обязательным требованием проекта.

Можно ли синхронизировать несколько приборов на одном объекте?

Да, при условии подключения к общему источнику управления. Синхронный проблеск нескольких огней на одном объекте визуально усиливает сигнальный эффект, что особенно эффективно для протяжённых высотных объектов - переходов ЛЭП через водоёмы, длинных вантовых мостов.

Есть ли модели более высокой интенсивности?

Да, для особо высоких объектов (более 300 м) и объектов в зонах подхода к аэропортам используются огни высокой интенсивности 20 000 кд. Уточняйте у менеджеров конкретную модель для вашего проекта.

Где купить заградительные огни LHD-B-AC-1000cd от производителя

Купить заградительные огни LHD-B-AC-1000cd и другие модели для светоограждения высотных объектов можно непосредственно у ООО «ЛЕДСТЕР» с доставкой по всей Украине. Покупая напрямую у производителя, вы получаете официальную гарантию 3 года, техническую поддержку при подборе модели в соответствии с высотой объекта и требованиями авиационных норм, консультацию по проектированию многоярусных систем светоограждения и монтажу. Свяжитесь с нами по телефону или через мессенджер.
